As etapas de um projeto de ar condicionado passam por compreensão da arquitetura do ambiente, cálculo de carga térmica, projeto conceitual do sistema, seleção de equipamentos, projeto básico, dimensionamentos hidráulicos e de ar, cálculo de simultaneidade entre muitos outros.
As etapas de um projeto de Renovação de ar passam por compreensão da arquitetura do ambiente, cálculo do volume, cálculo de pessoas, seleção de equipamentos, desenhos e escolha dos pontos de insuflamento de ar e seleção dos pontos de escape de ar.

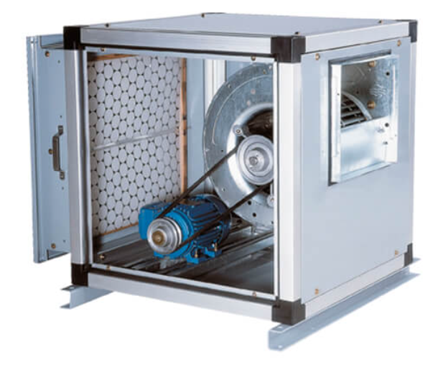

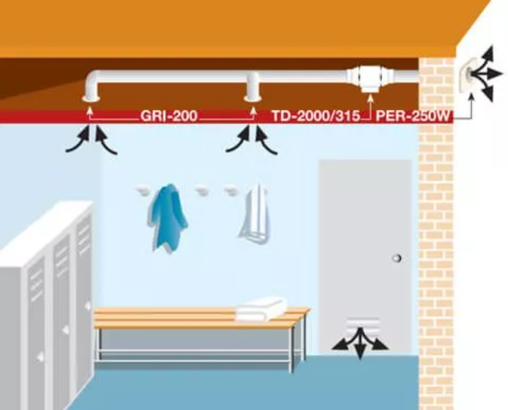

A exaustão mecânica é uma tecnologia que visa retirar gases gordurosos, odores e umidade de um ambiente e descarregar na atmosfera externa. Leva-se em consideração no caso de sanitários o volume do ambiente e o número de renovações desejáveis. O sistema é composto de grelhas de captação, dutos redondos ou retangulares, regulares de vazão e o coração do sistema, o ventilador centrífugo. Muitas vezes em duplicata, ele é o responsável por succionar o ar e descarregar para a atmosfera externa.

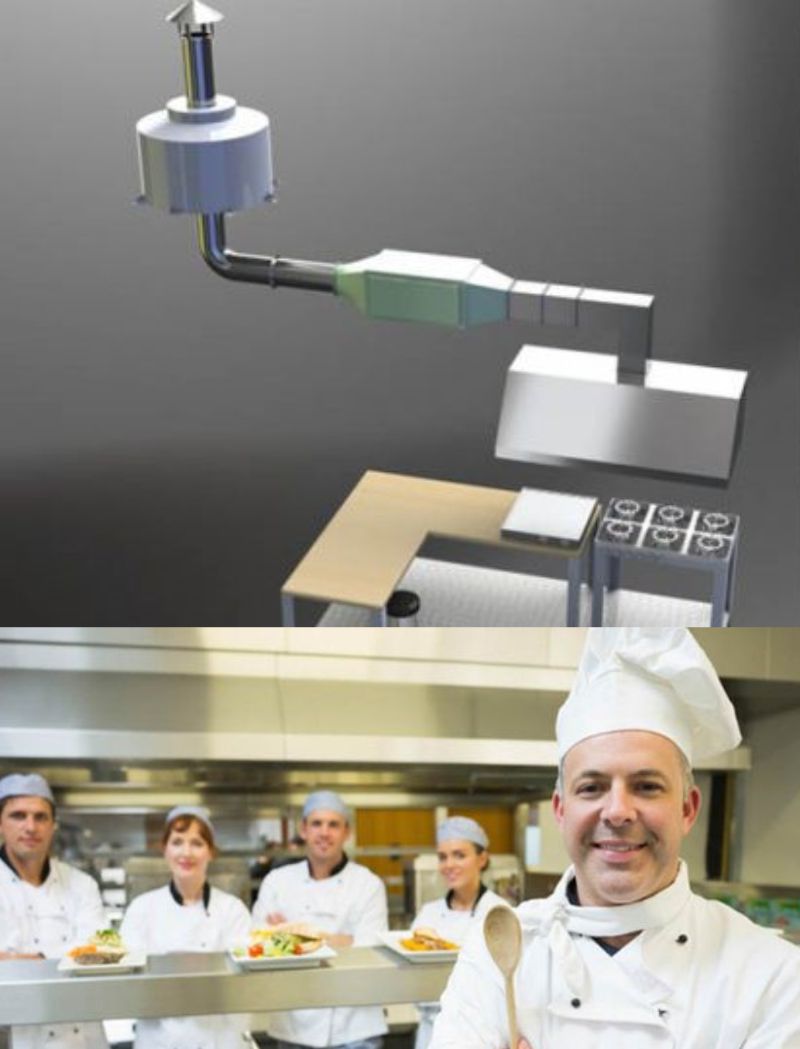

A exaustão mecânica é uma tecnologia que visa retirar gases gordurosos, odores e umidade de cozinhas industriais. A coifa é o componente de captação do sistema. É dimensionado conforme necessidade do cliente e em atendimento a NBR 14518 deve preencher toda a área dos blocos de cocção da cozinha com margem. Rede de dutos em chapa de aço carbono ou inox é o meio condutor dos gases gordurosos. O ventilador centrífugo com rotor limit load é o coração do sistema, succiona o ar e descarrega na chaminé. Dispositivos de segurança como dampers corta fogo e sistemas de bicos com CO2 são especificados conforme necessidade. A gordura é um combustível inflamável e não deve ser depositado por muito tempo no sistema. Sendo portanto necessário, que o proprietário do sistema mantenha uma equipe para manutenção, que inclui limpeza geral. A equipe de manutenção deverá manter um Plano de manutenção operação e controle atualizado (PMOC) com as atividades e registros com suas respectivas frequência. A PMOC e sua respectiva ART do sistema de exaustão deverá ser implantada e acompanhada por um Engenheiro Mecânico responsável técnico, conforme instrução normativa do CREA/ CONFEA.

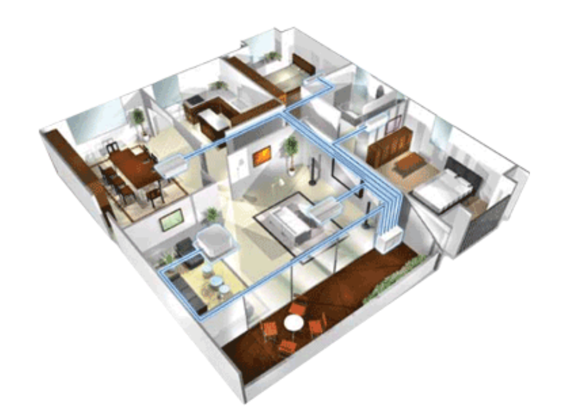

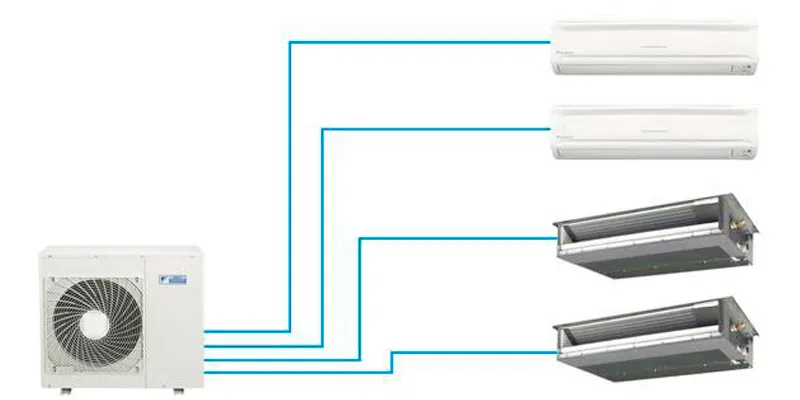

Essa história de ter que possuir uma área grande para instalar condensadoras para vários splits acabou quando Fujitsu, Daikin, Carrier e outras marcas de vanguarda lançaram no mercado brasileiro nos anos 2000, o ar condicionado Multisplit. Esses sistemas possuem uma única unidade externa chamada condensadora, onde fica o compressor e o trocador de calor voltado para a atmosfera, ligado em até cinco evaporadoras internas. As evaporadoras podem ser Hiwall, Built in, Piso teto, Cassete, entre outras. A evaporadora é especificada conforme a necessidade do ambiente. E as soluções são construídas a quatro mãos entre clientes, engenheiros e arquitetos. Conforme descreveu Gustavo Cardoso Moreira, Engenheiro de projetos da Clima Carioca, “o Multisplit é a solução com melhor custo benefício para apartamentos e espaços de até 250 m²”. Diferente do seu “primo mais rico”, o VRF, que atende até mais ambientes, porém tem um preço médio por Tonelada de Refrigeração instalada de R$ 2500,00, o MultiSplit possui preço médio de R$1800 / TR instalado, uma economia muito interessante para residências de médio padrão e orçamentos apertados.
